Опалити офіс, шоурум або магазин ще відносно просто. Але що робити, якщо перед нами спортивний зал, виробниче приміщення, автосервіс, склад або комерційний простір із висотою стелі 6, 10 чи навіть більше метрів?

У таких будівлях звичайна логіка «поставимо потужніші радіатори» або «нагріємо більше повітря» не завжди дає найкращий результат.

Чим вище приміщення, тим важливішим стає не тільки питання скільки тепла потрібно виробити, а й куди саме це тепло потрапить.

Саме тут з'являється променеве стельове опалення.

Його задача не полягає в тому, щоб спочатку нагріти весь величезний об'єм повітря під стелею. Панелі передають значну частину енергії випромінюванням безпосередньо поверхням, підлозі, обладнанню та людям у робочій зоні.

Розберемо, коли така система справді має сенс, чим вона відрізняється від радіаторів і повітряного опалення та в яких об'єктах її застосування може бути особливо цікавим.

Головна проблема великих приміщень: тепло потрібне людям, а не стелі

У невеликому офісі висотою 2,7 м різниця температур між нижньою та верхньою частиною приміщення зазвичай не створює критичної проблеми.

А тепер уявімо виробничий цех із висотою 9 м.

Працівники знаходяться приблизно в нижніх двох метрах.

А над ними залишається ще кілька метрів повітряного об'єму.

Якщо система опалення переважно нагріває повітря, частина теплого повітря природно переміщується вгору.

У результаті може виникнути ситуація:

  • біля робочої зони ще прохолодно;
  • під стелею вже накопичується тепле повітря;
  • система продовжує працювати, намагаючись прогріти нижню частину приміщення.

Це називають температурною стратифікацією.

Що таке температурна стратифікація

Стратифікація означає розшарування температури по висоті приміщення.

Чим вище зал і чим більше опалення залежить від нагріву повітря, тим актуальнішим може ставати цей ефект.

Умовно:

на рівні людей може бути 17-18 °C, а значно вище температура вже помітно більша.

З точки зору комфорту людини тепло в зоні перекриття не приносить особливої користі.

Саме тому в високих приміщеннях важливий спосіб передачі тепла.

Як працює променеве стельове опалення

Через трубки всередині панелей проходить тепла вода.

Панель нагрівається та передає теплову енергію вниз переважно у вигляді інфрачервоного випромінювання.

Випромінювання потрапляє на:

  • підлогу;
  • стелажі;
  • обладнання;
  • стіни;
  • робочі поверхні;
  • людей.

Ці поверхні нагріваються і вже потім частково передають тепло навколишньому повітрю.

Тобто система працює не тільки з температурою повітря, а й із температурою поверхонь, які оточують людину.

Але ж тепле повітря піднімається. Як тоді може гріти стеля?

Це найпопулярніше питання про променеве опалення.

Фраза «тепло піднімається вгору» стосується насамперед конвекції, тобто руху нагрітого повітря.

Теплове випромінювання працює інакше.

Приклад знайомий кожному: сонце знаходиться над нами, але нагріває землю.

Або інший приклад: біля каміна ми відчуваємо тепло ще до того, як прогрілося все повітря кімнати.

Стельові панелі використовують той самий фізичний принцип передачі енергії випромінюванням.

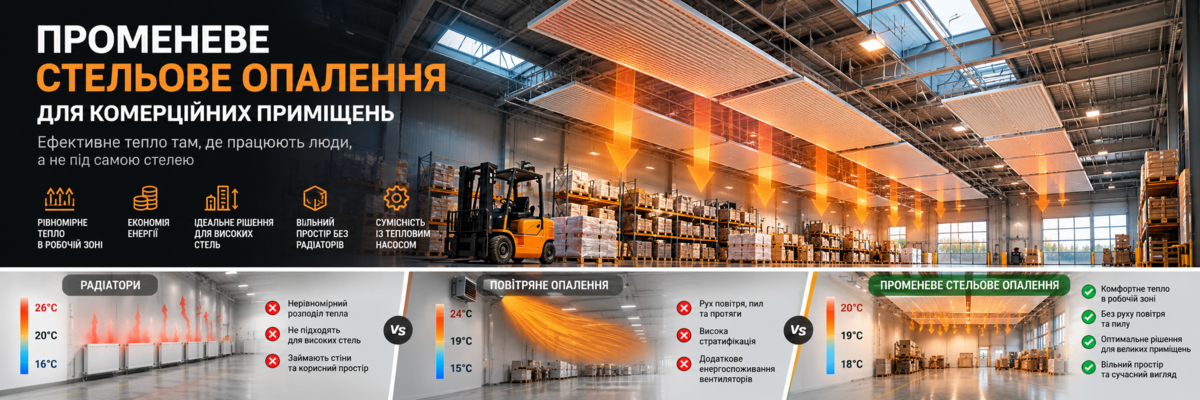

Променеве опалення і повітряне: у чому фундаментальна різниця

Параметр Променеві стельові панелі Повітряне опалення
Основний перенос тепла Теплове випромінювання Нагріте повітря
Рух повітря Невеликий Залежить від системи та вентиляторів
Високі приміщення Особливо цікаві Потрібно контролювати стратифікацію
Пил Менше примусового перемішування Повітряні потоки можуть переносити пил
Зонування Можна організувати окремі зони Залежить від системи повітророзподілу
Вентиляція Потрібна окремо Може інтегруватися в одну систему

Коли повітряне опалення залишається хорошим рішенням

Не потрібно робити висновок, що повітряне опалення погане.

У багатьох об'єктах воно абсолютно виправдане.

Особливо коли:

  • в будівлі вже є велика вентиляційна система;
  • потрібно швидко змінювати температуру повітря;
  • опалення та вентиляцію логічно об'єднати;
  • висота приміщення невелика;
  • система повітророзподілу добре спроєктована.

Питання не в тому, яка технологія «краща взагалі».

Питання в тому, яка система краще відповідає конкретній будівлі.

А що з радіаторами

Радіатори чудово працюють у житлових будинках, кабінетах і багатьох невеликих комерційних приміщеннях.

Але в залі площею 1000 м² виникає інша логіка.

Потрібно знайти місце для великої кількості опалювальних приладів, організувати трубопроводи та забезпечити розподіл тепла по всій площі.

У виробництві стіни часто зайняті:

  • стелажами;
  • обладнанням;
  • воротами;
  • робочими зонами;
  • технологічними комунікаціями.

Стеля в таких об'єктах може бути значно зручнішим місцем для системи опалення.

Де променеві панелі особливо цікаві

Типові об'єкти:

  • виробничі цехи;
  • склади;
  • логістичні центри;
  • автосервіси;
  • ангари;
  • спортивні зали;
  • шоуруми;
  • магазини;
  • майстерні;
  • офісні та громадські простори певного типу.

Сценарій №1: виробничий цех

Площа: 1200 м².

Висота: 8 м.

На підлозі знаходяться верстати та робочі місця.

Частина стін зайнята технологічним обладнанням.

У такому приміщенні система повинна створити комфорт у робочій зоні приблизно від підлоги до висоти перебування людей.

Нагрівати повітря під самим дахом заради цього не завжди раціонально.

Променеві панелі дозволяють направити тепловий потік саме в робочу зону.

Сценарій №2: склад із високими стелями

Склад має висоту 10-12 м і високі стелажі.

Основне питання тут не тільки комфорт працівників, а й правильний розподіл тепла.

Великі повітряні об'єми роблять спосіб передачі тепла особливо важливим.

Стельова променева система може бути одним із варіантів, які варто прорахувати поряд із повітряним опаленням.

Сценарій №3: спортивний зал

Спортивний зал має великий об'єм, але люди знаходяться переважно в нижній зоні.

Крім того, сильний рух теплого повітря може бути небажаним з точки зору комфорту.

Променеве тепло дозволяє створювати відчуття комфорту без необхідності постійно створювати інтенсивні теплі повітряні потоки.

Сценарій №4: шоурум

У шоурумі часто критично важливі вільні стіни.

Автомобілі, меблі, сантехніка або інший товар повинні залишатися головним елементом простору.

Стельове розміщення системи опалення:

  • не займає корисну площу;
  • не перекриває експозицію;
  • залишає архітектору більше свободи.

Сценарій №5: автосервіс

В автосервісі великі ворота регулярно відкриваються.

Разом із повітрям частина накопиченого тепла швидко виходить назовні.

Поверхні та обладнання мають більшу теплову інерцію, ніж повітря.

Тому променевий принцип у таких умовах може бути цікавим для підтримання комфорту робочої зони.

Що відбувається після відкривання великих воріт

Це важливий момент для складів, СТО і виробництв.

Коли відкриваються великі ворота, тепле повітря частково залишає приміщення.

При цьому підлога, обладнання та інші нагріті поверхні не втрачають свою температуру миттєво.

Саме тут різниця між нагріванням переважно повітря і нагріванням поверхонь стає особливо зрозумілою.

Чи означає це, що ворота можна тримати відкритими

Ні.

Жодна система опалення не скасовує тепловтрати через відкриті ворота.

Для таких об'єктів потрібно окремо аналізувати:

  • повітряні завіси;
  • тамбури;
  • швидкі ворота;
  • режим відкривання;
  • інфільтрацію.

Чи піднімають променеві панелі пил

Оскільки для передачі основної частини тепла не потрібен потужний вентилятор, система створює менше примусового руху повітря.

Для складів, виробництв, шоурумів та деяких інших об'єктів це може бути суттєвою перевагою.

Але повністю відсутнім рух повітря в реальній будівлі, звичайно, не буде через вентиляцію, людей, ворота та інші фактори.

Променеве опалення не замінює вентиляцію

Це принципово важливо.

Стельові панелі вирішують задачу опалення.

Вони не видаляють CO2, запахи, вологу або технологічні забруднення.

Для цього потрібна окрема система вентиляції.

У правильно спроєктованій будівлі опалення і вентиляція працюють разом, але виконують різні функції.

Чи можна зонувати приміщення

Так, і для великого комерційного об'єкта це одна з найцікавіших можливостей.

Наприклад, у виробничій будівлі можна мати:

  • робочу зону;
  • зону складування;
  • зону завантаження;
  • проходи;
  • ділянки з різним технологічним тепловиділенням.

Цим зонам не завжди потрібна однакова температура.

Система може проєктуватися з урахуванням реального використання площі.

Приклад: навіщо опалювати весь склад однаково

Припустимо, склад має площу 3000 м².

Працівники постійно знаходяться тільки в зоні комплектації площею 700 м².

Інші ділянки використовуються для зберігання товару і можуть мати інші вимоги до температури.

Тоді виникає питання:

чи потрібно забезпечувати однаковий тепловий комфорт на всіх 3000 м²?

Саме тому зонування потрібно аналізувати ще до вибору обладнання.

Чи можна використовувати променеві панелі з тепловим насосом

Так, водяні стельові системи можуть працювати з різними джерелами тепла.

Але, як і з радіаторами, потрібно перевірити:

  • необхідну температуру подачі;
  • потрібну площу панелей;
  • розрахункову теплову потужність;
  • температурний режим конкретної системи.

Якщо система здатна забезпечити потрібну потужність при відносно невисокій температурі води, це створює цікаву зв'язку з тепловим насосом.

А як щодо газового котла або іншого джерела

Стельові водяні панелі не прив'язані виключно до теплового насоса.

Джерелом тепла може бути інша водяна система.

Вибір теплогенератора потрібно робити окремо з урахуванням економіки, доступних енергоресурсів і температурного графіка.

Від чого залежить потужність променевої панелі

Не можна сказати: «на 1000 м² потрібно 500 м² панелей» без розрахунку.

Потрібно врахувати:

  • тепловтрати будівлі;
  • висоту монтажу;
  • температуру теплоносія;
  • температуру приміщення;
  • геометрію панелей;
  • розміщення;
  • перешкоди між панеллю та робочою зоною.

Чому висота монтажу важлива

Променева панель повинна передавати тепло потрібній зоні.

Чим вище вона розташована, тим більшу площу може охоплювати випромінювання, але одночасно змінюються умови розрахунку.

Тому висоту стелі потрібно враховувати ще при проєктуванні.

Чи може під панеллю бути занадто жарко

Так, якщо система спроєктована неправильно.

Саме тому не можна просто повісити максимально гарячі панелі над робочим місцем.

Потрібно розраховувати:

  • температуру поверхні;
  • потужність;
  • висоту;
  • крок розміщення;
  • променеву асиметрію.

Комфорт залежить не тільки від загальної кількості кіловат.

Що таке променева температура

Людина відчуває не тільки температуру повітря.

На комфорт також впливає температура поверхонь навколо неї.

Саме тому при однакових 18 °C повітря два приміщення можуть відчуватися зовсім по-різному.

Якщо стіни та підлога холодні, людина віддає їм більше тепла випромінюванням.

Якщо поверхні тепліші, комфорт може бути кращим навіть без сильного підвищення температури повітря.

Чи можна економити за рахунок нижчої температури повітря

У променевих системах комфорт може досягатися при іншому балансі температури повітря та навколишніх поверхонь.

Але універсальне правило «можна завжди знизити температуру на X градусів» застосовувати неправильно.

Результат залежить від будівлі, системи та вимог до комфорту.

Акустика: несподіваний бонус

У великих виробничих і спортивних залах часто існує ще одна проблема - шум та довге відлуння.

Деякі системи променевих панелей можуть мати перфороване виконання з акустичними властивостями.

Тобто частину стельової площі можна використовувати одночасно як елемент інженерної системи і як частину акустичного рішення.

Освітлення та інші системи

У промисловому або спортивному залі на стелі вже знаходяться:

  • світильники;
  • спринклери;
  • датчики;
  • вентиляційні елементи;
  • кабельні траси.

Тому променеве опалення потрібно проєктувати разом з іншими інженерними системами.

Не після того, як всі вони вже змонтовані.

Променеві панелі чи тепловентилятори

Тепловентилятор простіший як локальне рішення і швидко нагріває повітря.

Променеві панелі складніші на етапі проєктування, але мають інший принцип передачі тепла.

Для невеликого майстерського приміщення тепловентилятор може бути абсолютно логічним.

Для залу висотою 10 м і площею кілька тисяч квадратних метрів потрібно вже порівнювати системи за реальними розрахунками та експлуатаційними витратами.

Променеві панелі чи радіатори

Радіатори залишаються простим рішенням для невеликих приміщень.

Стельове променеве опалення стає цікавішим, коли:

  • стіни потрібні під обладнання;
  • велика площа;
  • високі стелі;
  • потрібне зонування;
  • небажані сильні повітряні потоки.

Коли променеве стельове опалення може бути зайвим

Це також важливо сказати чесно.

Немає сенсу ускладнювати систему, якщо:

  • приміщення маленьке;
  • стелі стандартні;
  • звичайні радіатори повністю вирішують задачу;
  • у будівлі вже є ефективна система опалення;
  • особливі переваги променевого принципу тут просто не використовуються.

Хороший інженерний проєкт - це не найдорожча технологія, а технологія, яка відповідає об'єкту.

Як порівнювати системи правильно

Не за ціною одного приладу.

Потрібно порівнювати весь життєвий цикл:

  1. вартість обладнання;
  2. монтаж;
  3. трубопроводи або повітропроводи;
  4. автоматику;
  5. джерело тепла;
  6. електроспоживання вентиляторів;
  7. сервіс;
  8. можливість зонування;
  9. корисну площу;
  10. майбутню експлуатацію.

Три питання перед вибором

1. Яка реальна висота приміщення?

Для залу 3 м і залу 12 м рішення може бути абсолютно різним.

2. Де реально знаходяться люди?

Чи потрібно однаково опалювати весь об'єм?

3. Що займає стіни та підлогу?

Стелажі, обладнання, експозиція або виробничі лінії можуть зробити стелю найзручнішою зоною для системи.

Швидке порівняння

Об'єкт Що варто розглянути
Невеликий офіс Радіатори, фанкойли, інші компактні системи
Шоурум із вільними стінами Променеві панелі можуть бути дуже цікавими
Виробничий зал 8-12 м Порівняння променевого та повітряного опалення
Склад Променеве опалення + аналіз зон і воріт
Спортивний зал Променеве опалення може забезпечити комфорт без сильних потоків повітря
Невелика майстерня Рішення залежить від площі, висоти та режиму використання

Що потрібно для попереднього розрахунку

  1. план приміщення;
  2. площа;
  3. висота;
  4. конструкція стін і даху;
  5. кількість і розміри воріт;
  6. вікна;
  7. необхідна температура;
  8. режим роботи будівлі;
  9. кількість людей;
  10. технологічне обладнання;
  11. наявне джерело тепла;
  12. планування стелажів або робочих зон.

Головний висновок

Променеве стельове опалення найбільш цікаве не тому, що воно «сучасніше» за радіатори або повітряне опалення.

Його сильна сторона проявляється там, де потрібно правильно працювати з великими площами, високими стелями, робочими зонами та обмеженим простором на стінах.

Для маленького офісу воно може бути непотрібним.

Для складу, спортивного залу, шоуруму або виробництва висотою кілька метрів — це вже система, яку точно варто включити в техніко-економічне порівняння.

У Shmel представлені стельові панелі променевого опалення Zehnder для комерційних, громадських та промислових об'єктів.

Якщо для системи розглядається низькотемпературне джерело тепла, можна також проаналізувати теплові насоси.

Надішліть план об'єкта, площу, висоту приміщення та інформацію про огороджувальні конструкції. Тоді можна порівнювати променеве, повітряне та інші типи опалення вже не теоретично, а за конкретним об'єктом.
